11.11 Выключатель стоп-сигнала

10.11. Выключатель стоп-сигнала

ОБЩИЕ СВЕДЕНИЯ

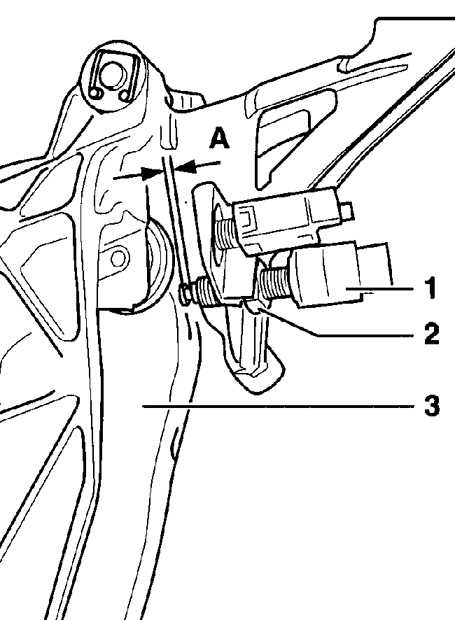

Расположение выключателя стоп-сигнала

Выключатель стоп-сигнала Volkswagen Passat B5

1 – выключатель стоп-сигнала,
2 – контргайка М12х1,5,
3 – педаль тормоза,

А = 0,1–0,5 мм

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите ковровое покрытие в углублении для ног водителя.

2. Отсоедините электрический разъем от выключателя стоп-сигналов (см. рис. Расположение выключателя стоп-сигнала).

3. Ослабьте контргайку и вывинтите выключатель стоп-сигнала из кронштейна педали тормоза. Сохраните пружинное кольцо, расположенное между контргайкой и кронштейном педали тормоза.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Ввинтите выключатель стоп-сигнала в кронштейн педали тормоза настолько, чтобы расстояние между толкателем выключателя и педалью тормоза составляло 0,1–0,5 мм. В этом положении выключателя затяните контргайку моментом 5 Нм. При установке выключателя стоп-сигнала педаль тормоза должна находиться в исходном положении.

2. Подсоедините электрический разъем к выключателю стоп-сигнала.

3. Проверьте работу выключателя стоп-сигналов. Даже при незначительном нажатии на педаль тормоза стоп-сигналы должны загораться.

4. Установите на место ковровое покрытие в углублении для ног водителя.
