Volkswagen Passat B5 (Фольксваген Пассат)
.
6.6.1 Топливная магистраль и топливные форсунки
5.6. Топливная магистраль и топливные форсунки
Топливная магистраль и топливные форсунки четырехцилиндровых бензиновых
двигателей
1 – фиксирующая скоба. При установке проверьте правильность
расположения фиксирующей скобы;
2 – фильтр;
3 – регулятор давления топлива;
4 – уплотнительные кольца. При наличии повреждений необходимо использовать
новые уплотнительные кольца;
|
5 – топливная форсунка;
6 – топливная магистраль;
7 – подсоединение трубопровода возврата топлива;
8 – подсоединение трубопровода подачи топлива
|
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите верхний кожух двигателя.
|
| 2. Отсоедините вакуумный шланг
от регулятора давления топлива.
|
| 3. Топливная система находится
под давлением, поэтому перед рассоединением топливной системы снимите
давление в топливной системе.
|
|

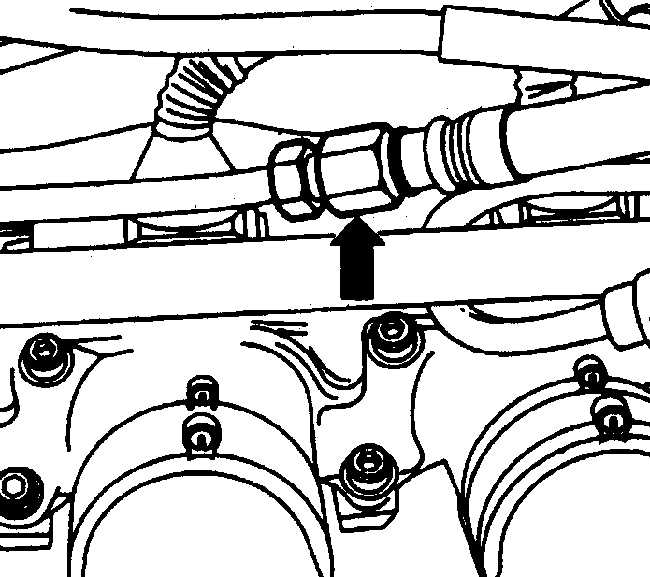

4. Установите домкрат под точкой
поддомкрачивания автомобиля. Отвинтите соединительную гайку и отсоедините
подающий топливный шланг от топливной магистрали.
|
| 5. Отсоедините электрические разъемы
от топливных форсунок.
|
|
Двигатели 1,8-I
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините электричес кий
разъем датчика Холла, расположен ный на головке блока цилиндров.
|
 |

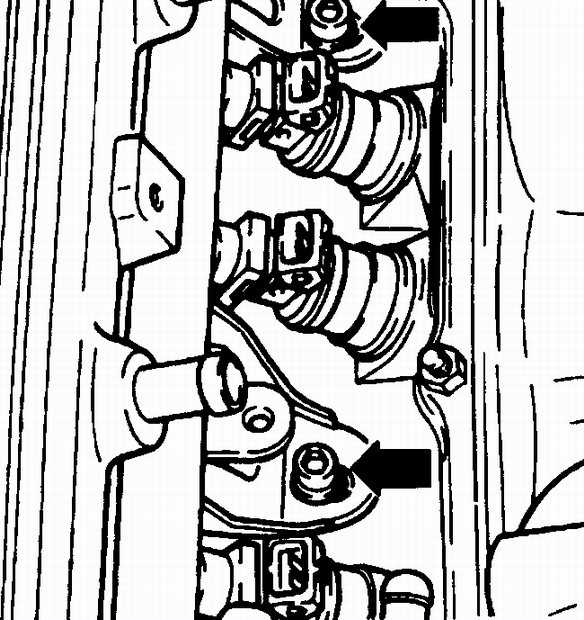

2. Отвинтите болты, крепящие
топливную магистраль, и извлеките топливную магистраль вместе с топливными
форсунками из впускного коллектора. |
3. Извлеките фиксирующие скобы,
крепящие распределитель топлива и топливные форсунки к топливной магистрали.
Потянув, извлеките топливные форсунки из топливной магистрали.
Предупреждение
 При установке
необходимо установить топливные форсунки на свои места.
|
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Перед установкой проверьте состояние уплотнительных
колец топливных форсунок и, при необходимости, замените их. |
| 2. Смажьте тонким слоем моторного масла уплотнительные
кольца. |
| 3. Вставьте топливные форсунки до упора в
топливную магистраль и закрепите их фиксирующими скобами.
|
| 4. Установите топливную магистраль вместе с
топливными форсунками на впускной коллектор и вдавите до упора.
|
| 5. Привинтите топливную магистраль болтами,
затянув их моментом 10 Нм.
|
| 6. Подсоедините электрические разъемы к топливным
форсункам.
|
| 7. Привинтите к топливной магистрали трубопровод
подачи топлива.
|
| 8. Подсоедините вакуумный шланг к регулятору
давления топлива.
|
|
Двигатели 1,8-I
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Подсоедините электрический разъем датчика
Холла.
|
| 2. Установите верхний кожух двигателя.
|
|
|
|
