3.7.7 Кругооборот моторного масла

2.7.7. Кругооборот моторного масла

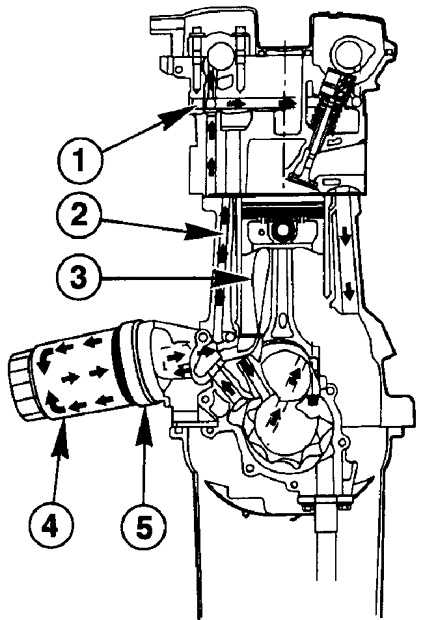

1 – канал подачи масла в головке блока цилиндров, 2 – основная масляная магистраль, 3 – распыление масла для охлаждения поршней, 4 – поток масла в масляном фильтре, 5 – теплообменник масла

Проходя через масляный фильтр, очищенное масло поступает в главную масляную магистраль. В масляной магистрали установлен датчик давления масла, который, включая контрольную лампочку на комбинации приборов, сигнализирует о низком давлении масла. В масляном фильтре имеется клапан, который в случае сильного загрязнения масляного фильтра перепускает неочищенное масло прямо в масляную магистраль.

Из главной магистрали по каналам масло под давлением подается для смазки коренных подшипников коленчатого вала и далее через каналы в коленчатом валу к шатунным подшипникам. Для охлаждения поршней масло через форсунки разбрызгивается на нижнюю часть поршней.

По каналам масло подается к головке блока цилиндров для смазки подшипников распределительных валов и в гидравлические толкатели.

Расход масла

Расход масла – это количество масла, необходимое для обеспечения процесса сгорания топливо-воздушной смеси. К разряду расхода масла не относятся потери масла в связи с негерметичностью системы смазки двигателя. Расход масла также определяет высокие температуры и давления, присутствующие при работе двигателя. На расход масла также влияют условия эксплуатации автомобиля и манера вождения. Максимальный расход масла – это 1 л на 1000 км пробега автомобиля.

Не заливайте моторное масло выше метки max на щупе, так как в противном случае несгоревшее масло может попасть в выхлопную систему и повредить катализатор.
